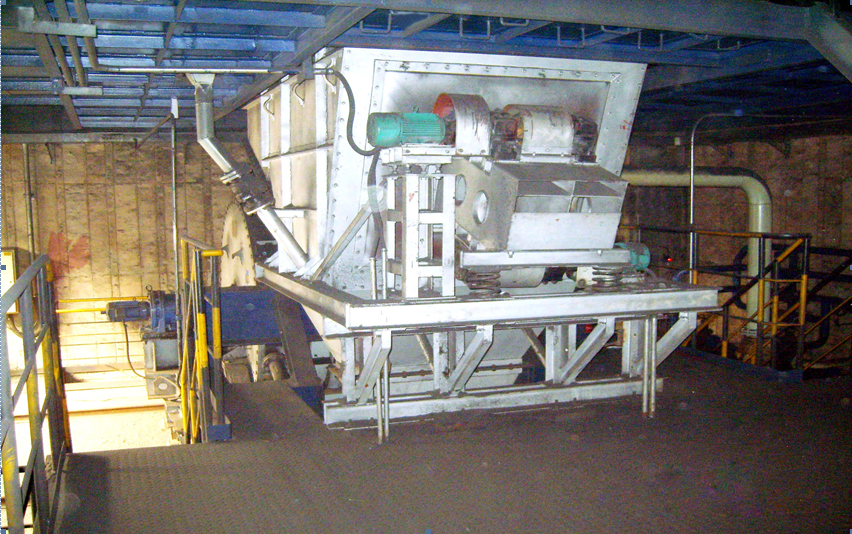

RZGJ100×400-II、RZGJ120×400-II、RZGJ140×400-II、RZGJ160×400-II型振動給料機系我公司早年自主研發的新型專利產品,結束了我國該套設備依靠國外進口的歷史,并于2007年獲得山東省火炬計劃項目認定。其******特點為操作簡單,可遠程控制,自動化程度高,并具有耐高溫、耐內壓、高耐磨、給料量無級調節方便、耗電小、性能可靠、壽命長、設備控制可靠,電機、機械都有防護裝置具有可靠的安全性等特點。主要用于焦化廠干熄焦生產系統熄焦?fàn)t出口控制排料量,也可用于類似生產線。
本產品采用了調頻電機和變頻調速器,能夠根據用戶生產量的需要,改變排料量的能力,給料量在一定范圍內無級調節。調速手操器有手動和自動兩個檔位,設定在手動檔位,即可在控制柜上調節頻率來改變給料量;設定在自動檔位上,由PLC調節頻率改變給料量,控制方便。

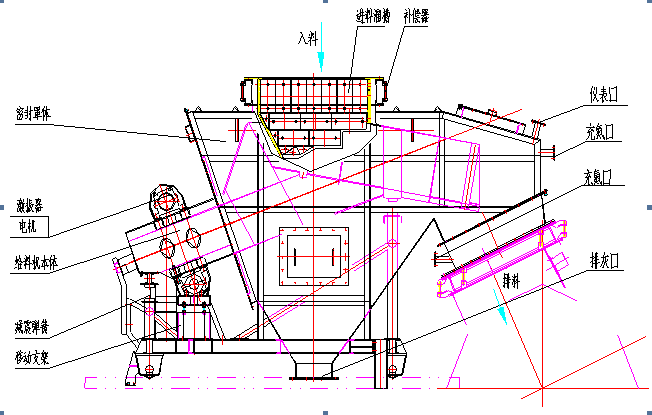

采用密封罩體動靜隔離形式,密封罩體用波紋補償器與干熄爐出口和中間溜槽聯接,波紋補償器僅作熱補償,密封罩體用隔振密封軟硅膠板與振動給料器聯接,軟膠板平面法線與振動方向相同,可起到良好的隔振密封作用,又使波紋補償器不受非軸向振動力的干擾。
所采用的軟硅膠板為耐高溫材料,工作溫度可在≤250℃工作環境條件下長期連續運轉。
給料機內襯板為氧化鋁耐磨陶瓷,并用緊固件緊固耐高溫粘接劑粘接,進口導流槽采用高鉻耐磨鑄鐵襯板,適應于與焦炭一類強腐蝕、磨損大的物料的接觸,比一般給料機的使用壽命長。帶有移動支座的結構形式使維修更加快捷方便。
該機與日本進口的電磁振動給料機相比:動力小、能力大、規格全、運行費低、設備一次性投資少。
其技術參數與日本電磁振動給料機相比見下表
項 目 |
濟南中燃電機振動給料機 |
日本電磁振動給料機 |
||||
RZGJ100×400 |
RZGJ120×400 |
RZGJ140×400 |
RZGJ160×400 |
型 式 |
電磁振動型 |
|
給料機本體規格 (寬mm×長mm) |
100×400 |
120×400 |
140×400 |
160×400 |
||
處理能力(t/h) |
30-100 |
30-125 |
30-150 |
30-250 |
絕緣等級 |
E級
|
使用溫度(℃) |
≤250
|
處理能力 |
30-137.5t/h Min30t/h Max137.5t/h |
|||
工作壓力(kPa) |
≤12 |
驅動裝置功率 |
-17.6kVA |
|||
試驗壓力(kPa) |
15
|
動力電源 |
AC380,50Hz
|
|||
噪音(dB) |
≤90
|
控制電源 |
AC220,50Hz
|
|||
雙振幅
|
3±1
|
振幅檢測 |
電磁振動體內設有振幅檢測器 |
|||
轉速
|
600~1600
|
噪 音 |
≤95分貝(距機器1m遠處) |
|||
工作頻率(Hz)
|
20~55
|
襯板材質 |
高鉻鑄鐵+不銹鋼 |
|||
電機型號
|
YVP112M-4
|
給料器臺車 |
軌型:30kg/m 軌距:1140mm 輪距:2085mm |
|||
電機功率(Kw)
|
2×4
|
|||||
電機對級數(級) |
4 |
操作方式 |
現場單獨手動操作,集中控制室內PLC連動操作 |
|||
襯板材質 |
氧化鋁耐磨陶瓷,并用緊固件緊固耐高溫粘接劑粘接
|
|||||
動力電源 |
AC380V,50HZ
|
總 重
|
-10.5t(含臺車、中間溜槽)
|
|||
操作方式
|
手動和自動兩個檔位 |
此項專利技術產品自2004年投入生產使用以來得到了用戶的一致好評,我公司研制開發了多種規格系列產品,在萊鋼、濟鋼、通鋼、沙鋼、南鋼、包鋼、八鋼、梅鋼、攀鋼、寧波鋼鐵、新余鋼鐵、凌鋼、唐鋼、唐山港陸、滄州中鐵、石橫特鋼、濰焦、黑龍江寶泰龍、河南順成、新疆伊犁、蕪湖新興鑄管等焦化廠中使用,取得了較好的經濟效益。
